Binder 不等于 AIDL：一次跨进程调用经过了什么

先看一行很普通的代码。它在应用进程里执行，拿到的窗口管理服务实现却在 system_server 里：

// 节选：frameworks/base/core/java/android/view/WindowManagerGlobal.java（android-14.0.0_r75）
sWindowManagerService = IWindowManager.Stub.asInterface(
        ServiceManager.getService("window"));

这里有两件事值得拆开看。ServiceManager.getService("window") 返回的是一个 IBinder，它不是窗口服务本身，而是指向另一个进程的引用。IWindowManager.Stub.asInterface() 把这个引用包装成接口，之后调用 addView() 之类的方法，写法和本地调用完全一样。中间隔着两个进程，把它们连起来的就是 Binder。

这篇文章想回答的问题是：这个引用背后，一次调用究竟经过了哪些对象、哪些线程，失败的时候又会停在哪一步。

先把三个名字分开

很多人会把 Binder、AIDL、ServiceManager 当成同一样东西，原因也好理解：写 AIDL 的时候，三者几乎同时出现。但它们负责的事情不一样，分开看会清楚很多。

AIDL 是代码生成工具。它读取 .aidl 文件，生成 Stub 和 Proxy。Proxy 把参数写进 Parcel，Stub 从 Parcel 里读出参数再调用实现。AIDL 本身不传输任何数据，也不决定哪个进程执行方法。

ServiceManager 是名字服务，只做一件事：按名字找到一个 Binder 引用，比如按 "window" 找到窗口服务。找到以后，后续的调用就和它没有关系了。

Binder 才是传输和调用的机制。它由应用侧的 BinderProxy、native 层的 IPCThreadState 和 ProcessState，以及内核里的 Binder 驱动组成。AIDL 生成的代码，最终都要落到这套机制上。

我更愿意这样记：AIDL 管“接口怎么写”，ServiceManager 管“找谁”，Binder 管“调用怎么送过去，结果怎么送回来”。

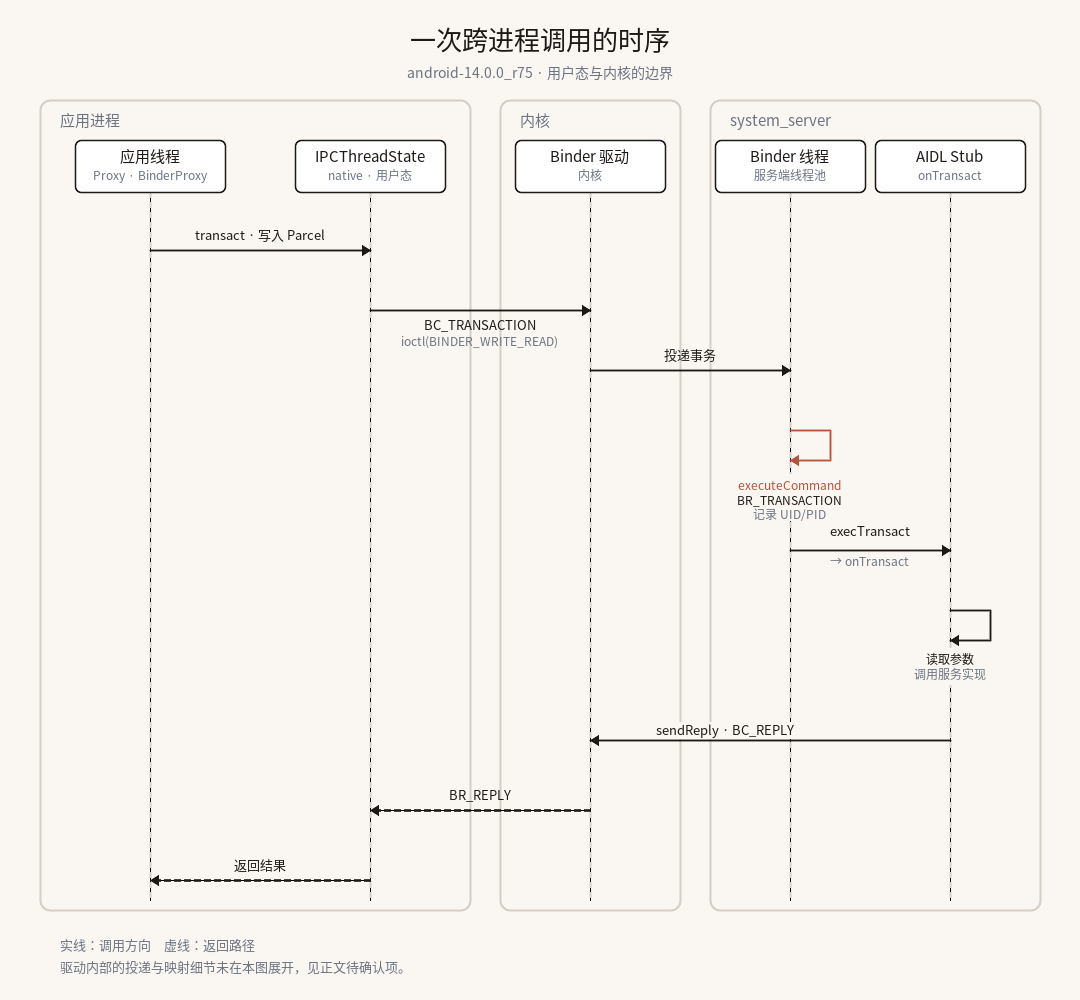

跟着一次调用走

下面按调用的先后顺序走一遍。每一步都能在 android-14.0.0_r75 中找到对应的符号，文件和方法名我都写了出来，方便你自己对照。

先看客户端。远程对象的 transact() 定义在 frameworks/base/core/java/android/os/BinderProxy.java，它通过 JNI 进入 native 层，入口是 frameworks/base/core/jni/android_util_Binder.cpp 中的 android_os_BinderProxy_transact。这一层做的事很朴素：把参数交给 native，由 IPCThreadState::transact() 接手。

transact() 第一件事是把事务写进命令缓冲区，命令是 BC_TRANSACTION（frameworks/native/libs/binder/IPCThreadState.cpp）。BC_ 开头的命令表示用户态发给驱动的指令。真正把命令交给内核的是 talkWithDriver()，核心只有一行：

// 节选：frameworks/native/libs/binder/IPCThreadState.cpp（talkWithDriver）
if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)

这一行 ioctl 是用户态进入内核的入口，它同时完成两件事：把待发送的命令交给驱动，并把驱动返回的命令读回来。之后调用线程在 waitForResponse() 里等待，直到读到 BR_REPLY。

客户端的工作到这里就结束了。事务进入内核后，驱动负责找到目标进程，把事务投递给 system_server 里的一个 Binder 线程。这份 AOSP 树里只有用户态代码，驱动的实现不在其中，投递的内部细节我会在后面单独说明。

服务端怎么接住请求

服务端收到的命令是 BR_TRANSACTION，由 IPCThreadState::executeCommand() 处理。这里有一个容易忽略的细节：处理分支会从事务结构里取出调用方身份，也就是 mCallingPid = tr.sender_pid 和 mCallingUid = tr.sender_euid。Binder.getCallingUid() 能返回正确的 UID，靠的正是这里的赋值。身份是在 native 层分发事务时确定的，业务代码并不需要自己去查。

事务接着进入 BBinder::transact()（frameworks/native/libs/binder/Binder.cpp）。Java 服务对象在 native 侧的实例是 JavaBBinder，它通过 JNI 调用 Binder.execTransact()，后者再进入 onTransact()（frameworks/base/core/java/android/os/Binder.java）。AIDL 生成的 Stub 重写了 onTransact()：根据 code 决定调用哪个接口方法，从 data 里读出参数，调用服务实现，最后把返回值写进 reply。

所以参数是在 Stub 读取 data 的那一刻被拆出来的，服务实现也是在那里执行的。如果你想知道某个参数在服务端什么时候被读出来，答案就在 onTransact 的那几行里。

那么服务端的线程从哪里来？ProcessState::startThreadPool()（frameworks/native/libs/binder/ProcessState.cpp）负责启动线程池，线程由 spawnPooledThread() 创建，上限是 DEFAULT_MAX_BINDER_THREADS，值为 15。

这个数字对排查很重要。线程池里的线程如果都阻塞在某个慢调用中，新的请求只能排队，调用方看到的往往是超时，服务本身看上去却并没有崩溃。我的判断是：遇到“调用某个系统服务方法超时”，应该先看服务端的 Binder 线程在做什么，而不是先怀疑驱动。这是排查顺序上的判断，具体还要结合线程栈确认。

servicemanager 是个例外。它在 main() 里把线程池上限设成了 0（frameworks/native/cmds/servicemanager/main.cpp），改用 setupPolling() 和 handlePolledCommands() 轮询 Binder 的文件描述符，所有查询都在一个线程里处理。实现很简单，但也意味着：只要有一个查询慢，其他服务的注册和查找都会受影响。

ServiceManager 怎么找到人

知道了服务端怎么接收请求，还剩一个问题：客户端怎么拿到 "window" 这个引用？

ServiceManager 的特殊之处在于它自己的地址是固定的。servicemanager 启动时调用 becomeContextManager()（main.cpp 第 149 行），把自己登记为上下文管理器，并通过 setTheContextObject() 设置上下文对象。之后，各进程里句柄为 0 的引用都指向它。ProcessState 按句柄取引用时，遇到 handle == 0 且上下文对象已设置，就直接返回它（ProcessState.cpp 第 318 行附近），这就是“固定地址”的来源。

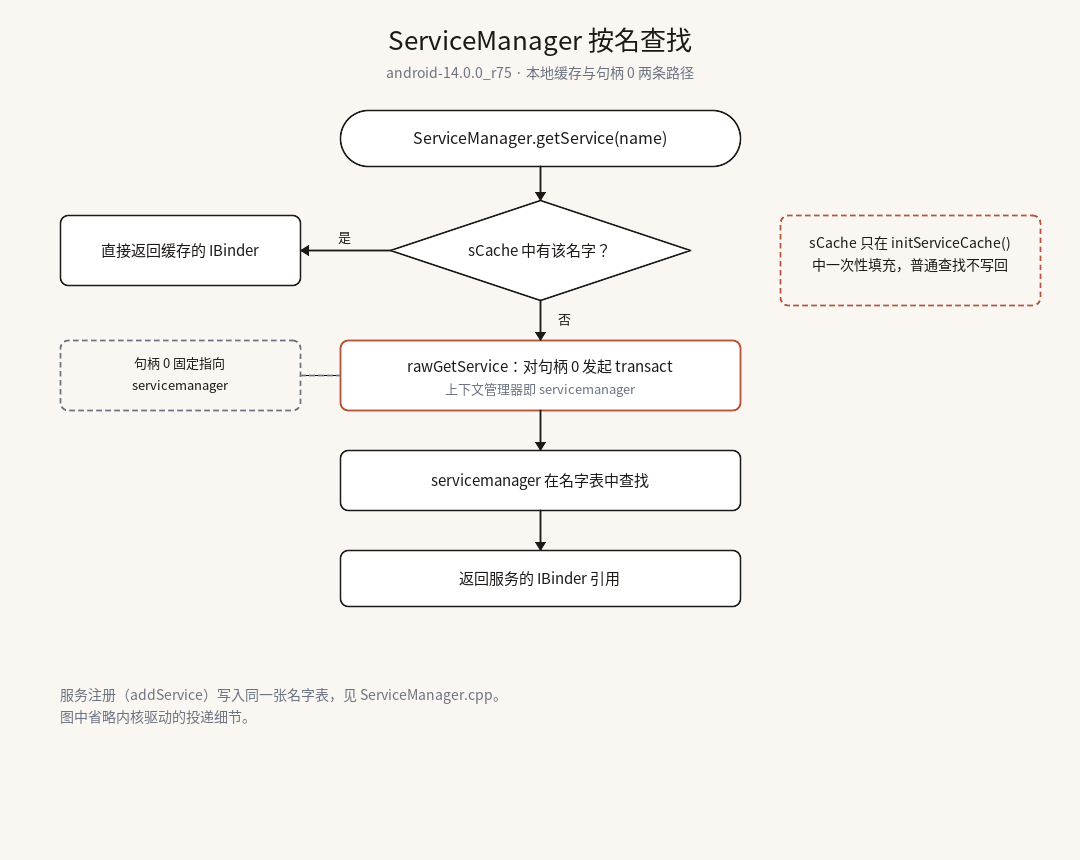

Java 层的 ServiceManager.getService() 会先查本地缓存 sCache。这里很容易想当然地认为“查过一次就会缓存”，但源码并不是这样。sCache 只在系统启动阶段由 initServiceCache() 一次性填充。普通的 getService() 查不到缓存时，会走 rawGetService()，也就是对句柄 0 发起一次 transact()，再由 servicemanager 在 ServiceManager.cpp 的 getService() 中查表。

这意味着，每查找一个不在启动缓存里的服务，都要多走一次跨进程调用。如果应用里频繁调用 ServiceManager.getService()，这个开销是真实存在的。我的工程建议是自己持有查到的引用，而不是每次都查一遍。这是建议，不是源码的强制要求。

注册服务的路径与此对称：服务进程调用 addService，最终由 ServiceManager.cpp 的 addService() 把名字和引用写进表中。

为什么不直接用 socket 或共享内存

Linux 已经有管道、socket 和共享内存。Android 选 Binder，是因为它要同时满足三件事：数据不能每次都整段复制；调用方身份要可靠；调用语义要像“调用一个方法、拿到返回值”。Socket 能做到前两点的一部分，但第三点要自己在应用层实现；共享内存拷贝快，却没有调用语义。

用户态代码能直接看到的，是 Binder 的内存映射。ProcessState 打开驱动后会映射一块缓冲区，大小是 BINDER_VM_SIZE，即 1MB 减去两个页（ProcessState.cpp 第 49 行）。映射使用 PROT_READ 和 MAP_PRIVATE | MAP_NORESERVE，接收方通过只读映射读取事务数据。

常见的说法是“Binder 只需要一次拷贝”。这句话的完整实现在内核驱动里，而这份 AOSP 树里没有驱动源码，所以这篇文章只讲到用户态映射为止。要确认“一次拷贝”的具体过程，需要结合内核的 drivers/android/ 源码来看，这一部分我留给单独的内核篇。

对象死了怎么办

跨进程调用最麻烦的情况，是对方进程已经退出。Binder 用死亡通知处理这种情况。

应用侧调用 linkToDeath(recipient, flags) 注册回调。它在 Binder.java 中定义，经 BinderProxy 进入 JNI 的 android_os_BinderProxy_linkToDeath，再由 native 层的 IPCThreadState::requestDeathNotification() 发起登记。远端进程退出后，服务端的 executeCommand() 会处理 BR_DEAD_BINDER，最终回调到 DeathRecipient。

如果没有注册死亡通知，调用方只能在下一次调用失败时才发现对方已经不在了。JNI 层会把 DEAD_OBJECT 转换成 DeadObjectException，但它是受检异常，只在部分方法里抛出。所以我不建议依赖“调用一定会抛异常”。对于需要长期持有的引用，我的做法是注册死亡通知，在回调里清理状态，再决定要不要重新获取服务。

排查时先问哪一步

Binder 调用失败时，先分清两类问题：是找不到服务，还是找到了但调用失败。两者的排查方向完全不同。

如果怀疑服务没有注册，可以在目标设备上执行：

adb shell service list

在列表里找 window。如果它不在，问题出在服务注册或进程启动阶段，还没有走到调用那一步。

如果服务已经找到、调用却失败，就看 logcat：

adb logcat -v threadtime | grep -E "TransactionTooLarge|DeadObject"

• DeadObjectException 说明对方进程已经死亡，或者引用已经失效。先确认对方进程是否重启过。
• TransactionTooLargeException 说明单次事务超过了缓冲区限制。异常类定义在 frameworks/base/core/java/android/os/TransactionTooLargeException.java。

这两条命令在普通设备上一般可以执行，但权限和输出会因设备与系统版本而异。我没有在真机上逐条验证，使用时请以你手上设备的输出为准。

结尾

回到开头那行代码。ServiceManager.getService("window") 返回的是指向 system_server 窗口服务的引用。应用线程调用接口方法时，Proxy 把参数写进 Parcel，经 IPCThreadState 通过 BINDER_WRITE_READ 交给内核；内核把事务投递到 system_server 的 Binder 线程；线程在 executeCommand 中记下调用方身份，再经 JavaBBinder 和 execTransact 进入 AIDL 生成的 onTransact。参数在 Stub 读取 data 时被拆出来，实现方法也在那里执行。

读懂这条路径以后，排查 Binder 问题只需要先回答两个问题：这次调用的实现在哪个进程？参数是在哪一步被拆包的？能回答这两个问题，大多数 Binder 故障都能缩小到一个明确的范围。

源码入口

符号	位置（android-14.0.0_r75）	作用
WindowManagerGlobal.getWindowManagerService()	frameworks/base/core/java/android/view/WindowManagerGlobal.java:201	应用侧获取 IWindowManager 的示例入口
ServiceManager.getService()	frameworks/base/core/java/android/os/ServiceManager.java:169	Java 层按名查找，先查 sCache
ServiceManager.initServiceCache()	frameworks/base/core/java/android/os/ServiceManager.java:408 附近	系统启动时一次性填充缓存
BinderProxy.transact()	frameworks/base/core/java/android/os/BinderProxy.java:528	客户端事务入口
android_os_BinderProxy_transact	frameworks/base/core/jni/android_util_Binder.cpp:1361	JNI 桥接到 native
IPCThreadState::transact()	frameworks/native/libs/binder/IPCThreadState.cpp:808	写入 BC_TRANSACTION
IPCThreadState::talkWithDriver()	frameworks/native/libs/binder/IPCThreadState.cpp:1091	调用 BINDER_WRITE_READ
IPCThreadState::executeCommand()	frameworks/native/libs/binder/IPCThreadState.cpp:1257	服务端处理 BR_TRANSACTION 与 BR_DEAD_BINDER
BBinder::transact()	frameworks/native/libs/binder/Binder.cpp:359	native 服务对象的分发入口
Binder.execTransact() / onTransact()	frameworks/base/core/java/android/os/Binder.java:1425、:1012	Java 层分发与 AIDL Stub 入口
ProcessState 的映射与线程池	frameworks/native/libs/binder/ProcessState.cpp:49、193、403、572	映射区与线程池
servicemanager 入口	frameworks/native/cmds/servicemanager/main.cpp:126	上下文管理器注册与轮询
binder_transaction_data	bionic/libc/kernel/uapi/linux/android/binder.h:145	用户态可见的事务结构
